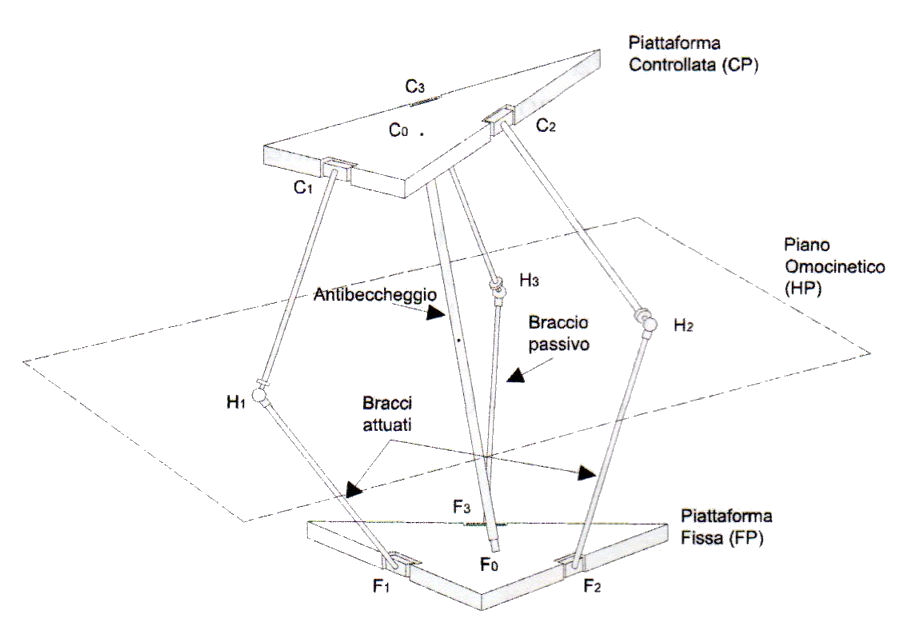

Ciascuno dei tre bracci uguali è composto da due aste, unite tra loro da giunti sferici nei punti Hi e incernierate alle due piattaforme in corrispondenza dei punti Fi e Ci rispettivamente.
Questa particolare configurazione permette di regolare l’orientamento della piattaforma superiore mobile azionando tramite due servomotori i bracci attuati evidenziati in figura.
Affinché il meccanismo sia utilizzabile per l’inseguimento solare si sono analizzate le possibili configurazioni geometriche con lo scopo di individuare quelle che permettono di ottenere uno spazio di lavoro che vari tra 0 e 90° per l’angolo di zenith e tra -120° e 120° per l’angolo di azimuth. Sono rilevanti, a questo scopo, i rapporti esistenti tra le lunghezze dei vari bracci del cinematismo e il raggio del cerchio individuato dai tre punti di incernieramento dei bracci articolati alla base inferiore.
La soluzione individuata è stata quindi opportunamente dimensionata per consentire la movimentazione di una vela con superficie di circa 12 m2 e massa complessiva di circa 700 kg.

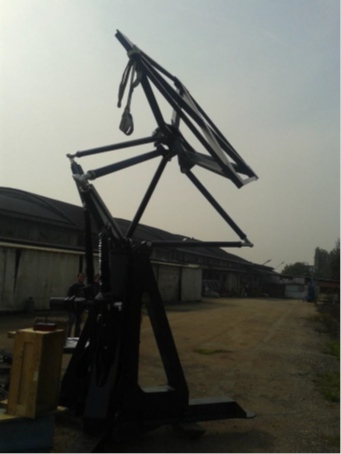

La figura 3 mostra la struttura dell’inseguitore durante i test funzionali effettuati prima dell’installazione della vela fotovoltaica.
L’algoritmo di controllo utilizzato per garantire il puntamento dei moduli fotovoltaici verso il Sole utilizza una tecnica ibrida: un primo algoritmo determina l’orientamento teorico in funzione della località di installazione, dell’orientamento dell’inseguitore e dell’ora, in base ai valori di azimuth e zenith calcolati sulla base di un’equazione descrittiva del moto apparente del Sole.
Un secondo algoritmo, cosiddetto di “active tracking”, utilizza un sensore di orientamento per determinare una correzione del posizionamento finalizzata a compensare gli eventuali errori commessi a causa delle approssimazioni inevitabilmente esistenti nella determinazione dei parametri utilizzati per calcolare i valori attesi degli angoli di azimuth e zenith.
Parallelamente al dispositivo di puntamento si è proceduto allo sviluppo dei componenti del sistema di conversione dell’energia solare. E’ stata dedicata particolare attenzione allo studio del sistema per il raffreddamento e recupero del calore, concentrando l’attenzione sullo sviluppo di uno scambiatore di calore che fosse allo stesso tempo molto efficiente, economico e di facile montaggio.
Il risultato è stato ottenuto semplificando al massimo la forma del dispositivo di scambio e ottimizzando il coefficiente di scambio termico, ottenendo una resistenza termica complessiva stimata in 0,02 °C/W.
Si è poi scelto di utilizzare lenti di Fresnel per concentrare l’energia solare sulla cella fotovoltaica: queste lenti sono caratterizzate da una geometria pressoché piana, consentono di concentrare la radiazione solare oltre 1000 Soli, e sono leggere ed economiche.
Le loro proprietà ottiche sono riconducibili a quelle di una lente di tipo tradizionale, e questo comporta che la radiazione sia concentrata su un piano relativamente distante da quello della lente, come illustrato schematicamente nella figura 4

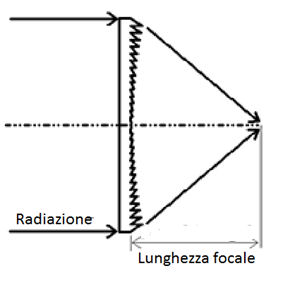

Figura 4 – lente di Fresnel e sua lunghezza focale
La lunghezza focale determina la distanza che deve essere prevista tra il piano delle lenti di Fresnel e il piano della cella fotovoltaica. Questo parametro nella lente selezionata per il progetto Solarbuild è pari a 63 cm, e di conseguenza i moduli fotovoltaici si presentano esternamente come dei parallelepipedi con spessore di poco superiore alla lunghezza focale, come indicato nella figura 5.

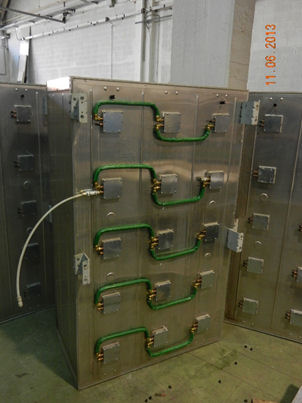

Figura 5 – moduli fotovoltaici a concentrazione, parte anteriore con lenti di Fresnel e parte posteriore con scambiatori di calore

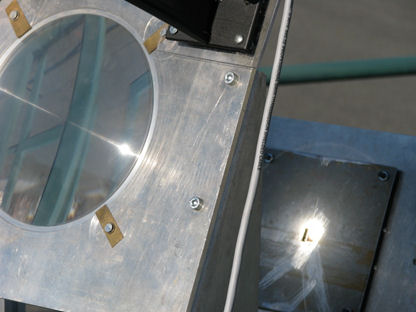

Figura 6 – concentrazione della radiazione solare sulla cella fotovoltaica
La figura 6 mostra lo spot luminoso concentrato dalla lente di Fresnel sulla cella fotovoltaica, ripreso su un dispositivo sperimentale costruito durante la fase di sviluppo per mettere a punto la geometria dei moduli e lo scambiatore di calore.
Allo stato attuale il sistema è stato installato presso il Parco Tecnologico di Via Baraggino a Chivasso (TO), ed è stato allestito un laboratorio di prova costituito da un serbatoio di accumulo con capacità 1000 l, da un circuito di circolazione del liquido termovettore e da un sistema di refrigerazione del liquido termovettore, che permette di simulare l’effetto del carico termico di un edificio.

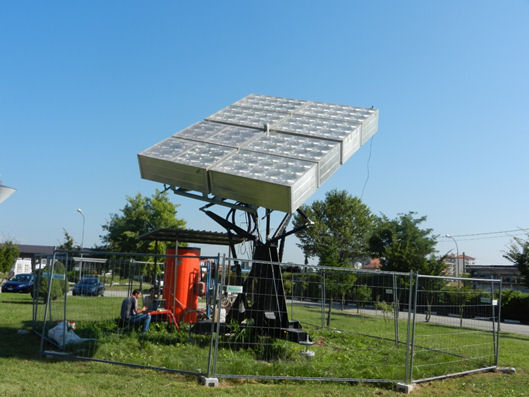

Figura 7 – sistema sperimentale completo
Il dispositivo costruito ha una superfice di 13,6 m2, con efficienza di conversione stimata al 27% e una potenza di picco di 2937 kWp, determinata considerando l’irraggiamento nominale di 800 W/m2 come previsto per gli impianti ad elevata concentrazione. La produzione attesa di energia elettrica e di 5000 kWh/anno e quella di energia termica è di 15000 kWh/anno.
La sperimentazione in corso permetterà di verificar che i parametri indicati siano corrispondenti a quelli effettivamente riscontrabili.
